交流磁力接触器, 3 极 (NO), AC-3/AC-3e, < = 440V, 09A
CJX2交流接触器是广泛应用于工业控制领域的一种低压电器，主要用于远距离接通与分断交流电动机和其他电气设备的电路。
- 设计更加合理，占用空间更小，适用于配电柜、控制箱等空间受限的场合。
- 电寿命和机械寿命较长，一般机械寿命可达1000万次以上，电寿命几十万次，具体视型号和使用情况而定。
- 触点采用银合金材料，提高了导电性能和耐烧蚀能力。
- 可加装辅助触头组、延时头、机械联锁器、热继电器等，组成复杂的控制系统。
- 证书： CE 认证；
- 电气额定值： 交流 50/60HZ，最高 690V；
- 应用：远程接通和分断电路，与热过载继电器组装时保护电路免受过载，频繁启动和控制交流电机；
- 使用类别： AC-3、AC-4；
- 海拔高度： ≦ 2000 米；
- 环境温度：-5℃ ~ +40 ℃；
- 安装类别： Ⅲ;
- 安装条件： 安装平面与垂直面之间的倾角不得超过 ± 5°；
- 标准： IEC/EN 60947-4-1；
- 2 年保修

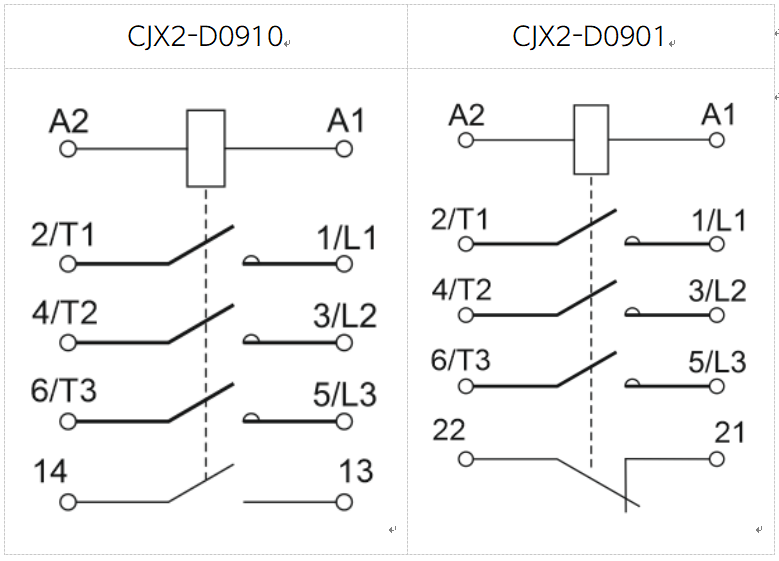

交流线圈接触器，交流线圈操作
|
型号 |
CJX2-D09 |
|||
|
极数 |
3 |
|||
|
额定常规热电流 (A) AC-1，Ith (t˚≤40˚) |
20 |
|||
|
额定工作电流 (A) |
380/400V |
AC-3 |
9 |
|
|
AC-4 |
3.5 |
|||
|
660/690V |
AC-3 |
6.6 |
||
|
AC-4 |
1.5 |
|||
|
额定绝缘电压（伏交流） |
690 |
|||
|
受控三相笼型电机（AC-3）的功率 |
kW |
220/230V AC |
2.2 |
|
|
380/400V AC |
4 |
|||
|
600/690V AC |
5.5 |
|||
|
hp |
220V AC |
3 |
||
|
240V AC |
3 |
|||
|
460V AC |
5 |
|||
|
600V AC |
5 |
|||
|
保护等级符合 IEC 60529:2013 标准 |
IP20 |
|||
|
绝缘电阻，Ω，最小值 |
10 |
|||
|
工作频率（次/小时） |
电气 |
AC-3 |
1200 |
|
|
|
AC-4 |
300 |
||
|
机械 |
3600 |
|||
|
电气寿命（*103 次操作） |
AC-3 |
1000 |
||
|
|
AC-4 |
200 |
||
|
机械寿命（*106 次操作） |
10 |
|||
|
交流线圈
|
线圈消耗功率 |
启动(VA) |
70 |
|
|
保持(VA) |
8 |
|||
|
功率 (VA) |
1.8~2.7 |
|||
|
动作行程 |
启动 |
(85%~110%)Uc |
||
|
释放 |
(20%~75%)Uc |
|||
|
控制线圈额定电压，Uc, V （50Hz, 60Hz, 50/60Hz） |
24, 36, 48, 110, 120, 220, 230, 240, 380, 400, 415, |
|||
|
净重 (Kg) |
0.34 |
|||
|
单个包装尺寸 (L*W*H)(mm) |
77*48*88 |
|||
