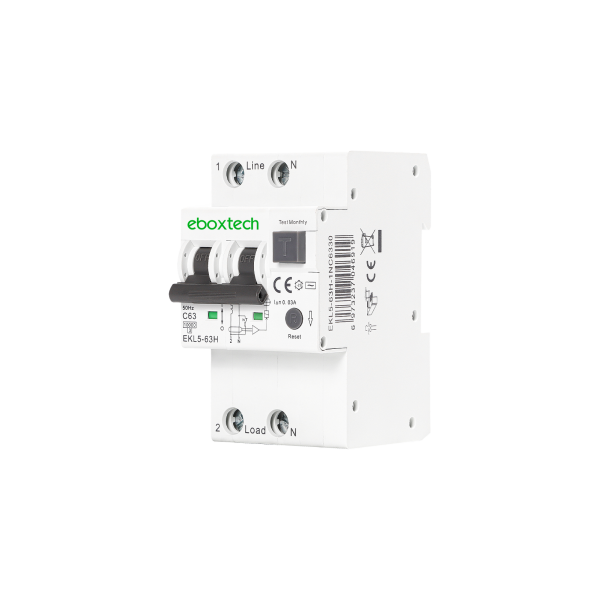

交流型剩余电流动作断路器, 1P+N (2 Pole) (NO), AC-3/AC-3e, < = 440V
EKL5-63(H)系列剩余电流断路器具有过电流保护范围，可在过载、短路和漏电情况下自动切断电源，为人身和电器提供全面保护。
它们可用作 240 伏单相网络的保护装置。
其最大额定电流达 63A，最小漏电电流有 4 种选择： 10mA、30mA、100mA 和 300mA。

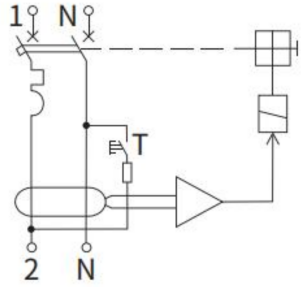

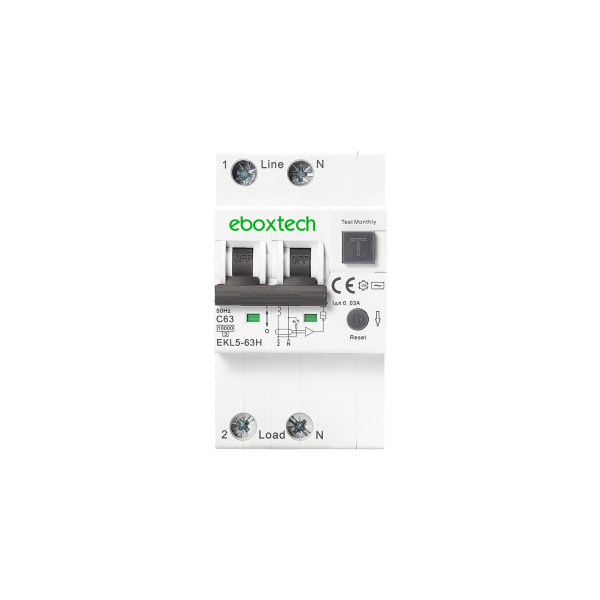

RCBO 配有指示窗口和复位按钮，可区分剩余电流跳闸（复位按钮弹出）和过载跳闸（指示窗口变红）。
RCBO 有三个或五个 DIN 模块，因此比 MCB + 附加模块的常见解决方案更易于安装。
- 证书： CE；
- 额定电压 交流 50/60赫兹，240伏；
- 应用：
交流型：通常安装在家庭中，用于交流正弦残余电流，为电感、电容或电阻设备提供电流。这些 RCBO 瞬时工作以检测不平衡，没有时间延迟。
A 型：用于最大 6mA 的残余脉动直流电和交变正弦残余电流。
B 型：用于三相和单相设备，如自动扶梯、电梯、光伏系统、焊接设备和逆变器。
- 海拔高度： ≦ 2000 米；
- 环境温度：-5℃ ~ +40 ℃；
- 安装类别： Ⅲ;
- 安装条件： 安装平面与垂直面之间的倾角不得超过 ± 5°；
- 标准： GB/T16917.1 GB/T16917.1, IEC/EN 61009-1; GB/T22794, IEC62423 (B 型)
- 2 年质保
|
型号 |
EKL5-63(H) |
|
|
电气特征 |
模式 |
电子式 |
|
类型 |
AC; A; S; B |
|
|
额定电流In |
6, 8, 10, 13, 16, 20, 25, 32, 40, 50, 63A |
|
|
极数 |
1P+N (2P) |
|
|
额定电压 Ue |
2P 240V~ |
|
|
绝缘电压 Ui |
500V |
|
|
额定频率 |
50/60Hz |
|
|
额定剩余工作电流 (I△n) |
10, 30, 100, 300mA (AC; A; S 型); 30, 100, 300mA (B 型); |
|
|
中断时间 (I△n) |
≤0.1s (S 型 ≤ 0.5s) |
|
|
额定分段能力 |
EKL5-63 6,000A EKL5-63H 10,000A |
|
|
能量限制等级 |
3 |
|
|
额定冲击耐受电压(1.5/50)Uimp |
4,000V |
|
|
在1分钟内的绝缘测试电压 |
2kV |
|
|
污染等级 |
2 |
|
|
热磁释放特性 B :(3-5) x In, C:(5-10) x In, D :(10-20) x In |
B, C, D (AC; A; S 型); B, C (B 型); |
|
|
机械特性 |
电气寿命 |
4,000 次 |
|
机械寿命 |
10,000 次 |
|
|
触点位置指示 |
是 |
|
|
防护等级 |
IP 20 |
|
|
设定热元件的参考温度 |
30°C |
|
|
环境温度（日平均温度≤35°C） |
-5°C~+40°C |
|
|
储藏温度 |
-25°C~+70°C |
|
|
安装 |
终端连接方式 |
电缆/针型母线/ u型母线 |
|
电缆的上/下端子尺寸 |
25mm2; 18-3AWG |
|
|
选用汇流排的上/下端子尺寸 |
25mm2; 18-3AWG |
|
|
拧紧扭矩 |
2.5Nm 22In-lbs |
|
|
安装 |

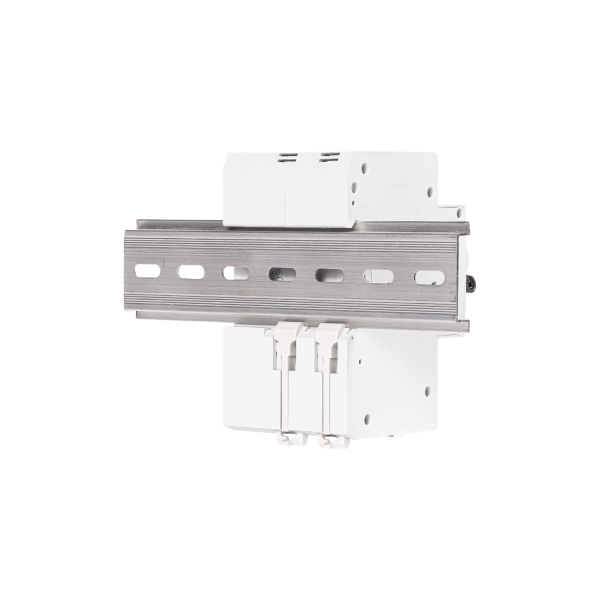

在DIN导轨EN60715（35mm）上通过快速夹紧装置 |
|
|
接线方式 |
从顶端 |
|
|
包装信息 |
净重(Kg) |
0.18 |
|
产品尺寸(H*W*D)(mm) |
94*54*78 |
|
|
数量/箱 (pcs) |
100 |
|
|
毛重/箱 (Kg) |
19 |
|
