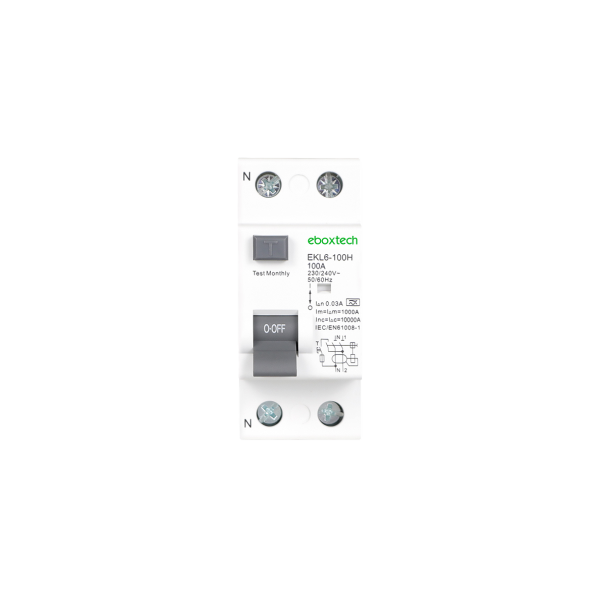

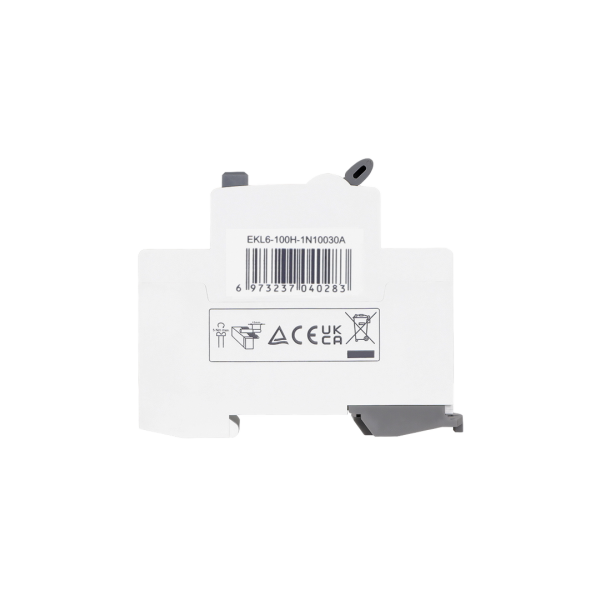

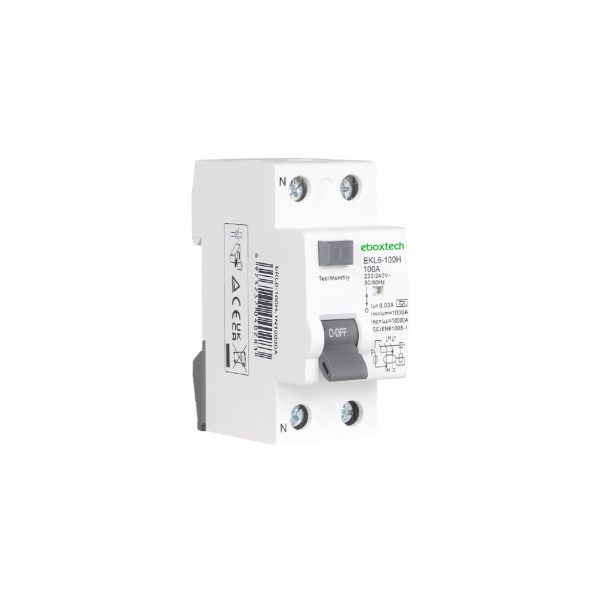

交流型剩余电流装置, 1P+N (2 Pole) (NO), AC-3/AC-3e, < = 440V
-EKL6-100(H)系列剩余电流断路器无过流保护范围，可在漏电情况下自动切断电源，为人身和电器提供保护。
它们可用作 240 伏单相网络的保护装置。
其最大额定电流为 100A，最小漏电电流有 4 种选择： 10mA、30mA、100mA 和 300mA。
RCD 配有指示窗口和复位按钮，可区分剩余电流跳闸（复位按钮弹出）。
- 证书： CE 认证；
- 额定电压 交流 50/60赫兹，240伏；
- 应用：
用于在故障电流不足以导致过电流保护装置动作的情况下，防止因带电接地故障而引发火灾的危险。
用于防止因间接接触发生带电接地故障的设备而遭受电击的危险。
在潜在危险环境中提供电击保护。
作为补充保护，防止直接接触 “带电 ”部件造成电击。
注意：RCD 不得作为防止接触带电部件的唯一保护手段。
- 海拔高度： ≦ 2000 米；
- 环境温度：-5℃ ~ +40 ℃；
- 安装类别： Ⅲ;
- 安装条件： 安装平面与垂直面之间的倾角不得超过 ± 5°；
- 标准： GB/T16916.1, IEC61008-1; GB/T22794, IEC62423 (B 型)
- 2 年质保
|
型号 |
EKL6-100(H) |
|||
|
电气特征 |
模式 |
电磁式 |
||
|
类型 |
AC; A; G, S; B |
|||
|
额定电流In |
16, 25, 32, 40, 63, 80, 100A |
|||
|
极数 |
1P+N (2P) |
|||
|
额定电压 Ue |
2P 240V~ |
|||
|
绝缘电压 Ui |
500V |
|||
|
额定频率 |
50/60Hz |
|||
|
额定剩余工作电流 (I△n) |
10, 30, 100, 300mA (AC; A; S 型); 30, 100, 300mA (B 型); |
|||
|
额定剩余通断能力 (I△m) |
500A(In≤40A),10In(In>40A) |
|||
|
短路电流Inc= I△C |
6,000A/10,000A |
|||
|
SCPD 熔断 |
|
|||
|
中断时间 (I△n) |
≤0.1s (S 型 ≤ 0.5s) |
|||
|
额定分段功率 |
EKL6-100 6,000A EKL6-100H 10,000A |
|||
|
能量限制等级 |
3 |
|||
|
额定冲击耐受电压(1.5/50)Uimp |
4,000V |
|||
|
在1分钟内的绝缘测试电压 |
2.5kV |
|||
|
污染等级 |
2 |
|||
|
热磁释放特性 B :(3-5) x In, C:(5-10) x In, D :(10-20) x In |
B, C, D (AC; A; S 型); B, C (B 型); |
|||
|
机械特性 |
电气寿命 |
2,000 次 |
||
|
机械寿命 |
4,000 次 |
|||
|
触点位置指示 |
是 |
|||
|
防护等级 |
IP 20 |
|||
|
设定热元件的参考温度 |
30°C |
|||
|
环境温度（日平均温度≤35°C） |
-5°C~+40°C |
|||
|
储藏温度 |
-25°C~+70°C |
|||
|
安装 |
终端连接方式 |
电缆/针型母线/ u型母线 |
||
|
电缆的上/下端子尺寸 |
35mm2; 18-2AWG |
|||
|
选用汇流排的上/下端子尺寸 |
35mm2; 18-2AWG |
|||
|
拧紧扭矩 |
3Nm 22In-lbs |
|||
|
安装 |

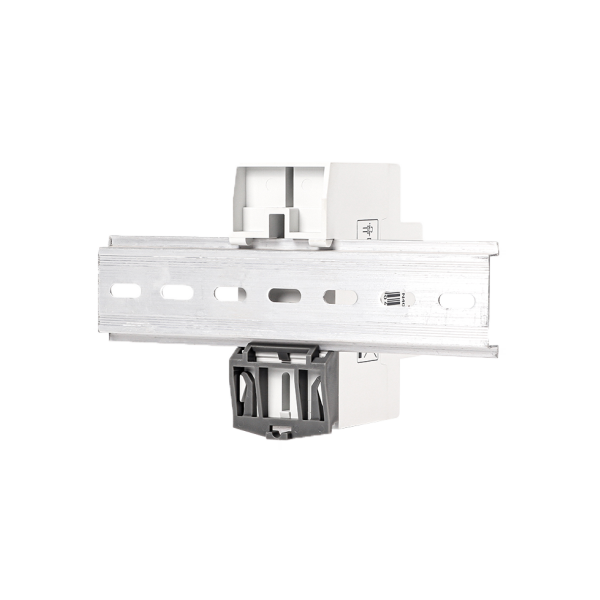

在DIN导轨EN60715（35mm）上通过快速夹紧装置 |
|||
|
接线方式 |
从两端连接 |
|||
|
脱扣电流范围 |
类型 |
脱扣电流I△/A |
||
|
交流 |
0.5I△n＜I△＜I△n |
|||
|
电流 |
滞后角度 |
I△n＞0.01A |
I△n≤0.01A |
|
|
0° |
0.35I△n≤I△n≤1.4I△n |
0.35I△n≤I△n≤2I△n |
||
|
90° |
0.25I△n≤I△n≤1.4I△n |
0.25I△n≤I△n≤2I△n |
||
|
135° |
0.11I△n≤I△n≤1.4I△n |
0.11I△n≤I△n≤2I△n |
||
|
包装信息 |
净重(Kg) |
0.18 |
||
|
产品尺寸(H*W*D)(mm) |
83*36*78 |
|||
|
数量/箱 (pcs) |
100 |
|||
|
毛重/箱 (Kg) |
19 |
|||
