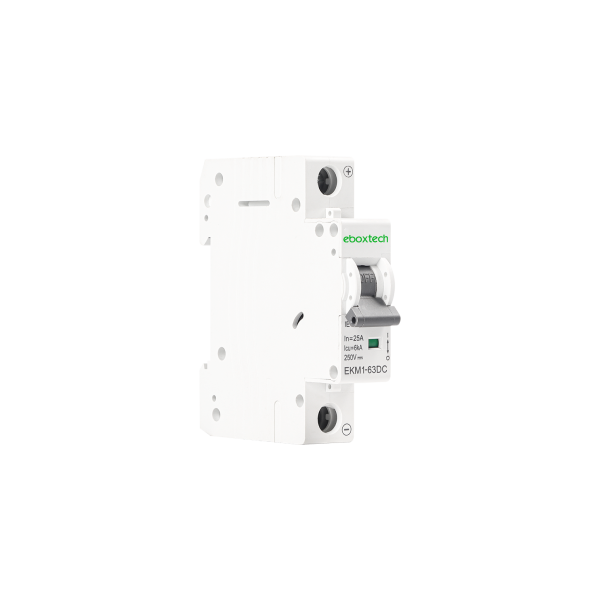

微型断路器, 1极 (1 Pole) (NO), < = 250VDC
EKM1-63DC 系列微型断路器具有过流保护范围，可在过载、短路和漏电情况下自动切断电源，为人身和电器提供全面保护。
它们可用作 250VDC 电网的保护装置。
其最大额定电流为 63A。
MCB 带有指示窗，用于区分过载跳闸（指示窗变为红色）。
- 证书: CE;
- 额定电压：250VDC；
- 应用：
用于三相和单相设备，如自动扶梯、电梯、光伏系统、焊接设备、逆变器、储能和其他直流应用。
- 海拔高度： ≦ 2000 米；
- 环境温度：-5℃ ~ +40 ℃；
- 安装类别 Ⅲ;
- 安装条件： 安装平面与垂直面之间的倾角不得超过 ± 5°；
- 标准： GB/T10963.1, IEC60947-2
- 2 年质保
|
型号 |
EKM1-63DC |
|
|
电气特征 |
模式 |
电磁式 |
|
类型 |
直流 |
|
|
额定电流In |
6, 8, 10, 13, 16, 20, 25, 32, 40, 50, 63A |
|
|
极数 |
1极 |
|
|
额定电压 Ue |
250VDC |
|
|
绝缘电压 Ui |
500V |
|
|
额定频率 |
|
|
|
中断时间(I△n) |
≤0.1s (S 型 ≤ 0.5s) |
|
|
额定分段功率 |
6,000A |
|
|
能量限制等级 |
3 |
|
|
额定冲击耐受电压(1.5/50)Uimp |
4,000V |
|
|
在1分钟内的绝缘测试电压 |
2kV |
|
|
污染等级 |
2 |
|
|
热磁释放特性 B :(3-5) x In, C:(5-10) x In, D :(10-20) x In |
B, C, D |
|
|
机械特性 |
电气寿命 |
4,000 次 |
|
机械寿命 |
10,000 次 |
|
|
触点位置指示 |
Yes |
|
|
防护等级 |
IP 20 |
|
|
设定热元件的参考温度 |
30°C |
|
|
环境温度（日平均温度≤35°C） |
-5°C~+40°C |
|
|
储藏温度 |
-25°C~+70°C |
|
|
安装 |
终端连接方式 |
电缆/针型母线/ u型母线 |
|
电缆的上/下端子尺寸 |
25mm2; 18-3AWG |
|
|
选用汇流排的上/下端子尺寸 |
25mm2; 18-3AWG |
|
|
拧紧扭矩 |
2.5Nm 22In-lbs |
|
|
安装 |

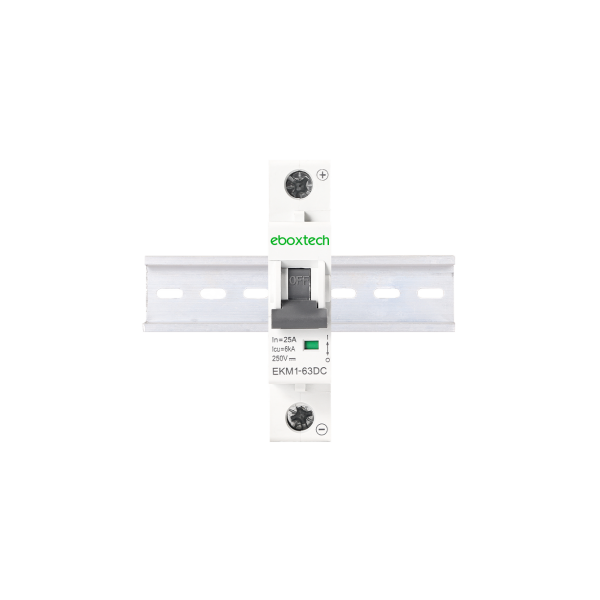

在DIN导轨EN60715（35mm）上通过快速夹紧装置 |
|
|

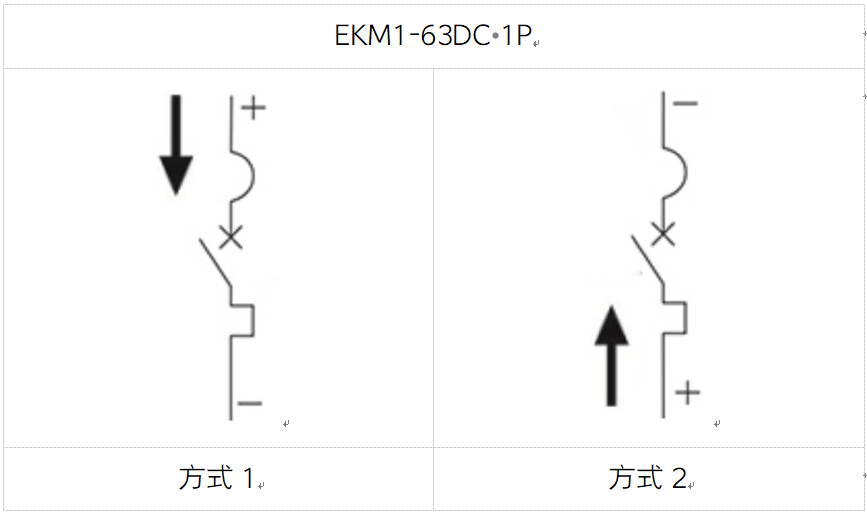

接线方式 |
从顶端或者底部 |
|
|
包装信息 |
净重(Kg) |
0.12 |
|
产品尺寸(H*W*D)(mm) |
81*18*78 |
|
|
数量/箱 (pcs) |
120 |
|
|
毛重/箱 (Kg) |
15.4 |
|
