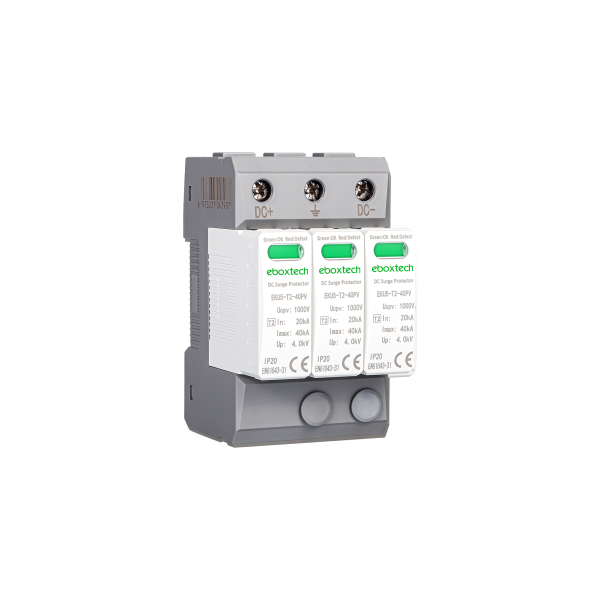

浪涌保护器, T2 3P, < = 600VDC/ 1000VDC
浪涌保护器（或尖峰抑制器、浪涌抑制器、浪涌分流器、浪涌保护装置（SPD）或瞬态电压浪涌抑制器（TVSS））是一种旨在保护电气设备免受交流电路中电压尖峰影响的电器或装置。同时，浪涌保护器也广泛应用于直流电压小于或等于 1500VDC 的直流光伏 (PV) 系统中。当电路或通信线路因外部干扰而突然产生浪涌电流或电压时，浪涌保护器可在极短的时间内导通并避开该电流，从而避免浪涌对电路中的其他设备造成损坏。它属于 II 类设备，旨在防止快速开关操作或间接雷击造成的瞬态过电压。它可以释放感应电压浪涌（8/20 μs），适用于配有 1 类保护器的电源配电盘中作为第二级保护，或在不直接遭受雷击和没有外部防雷系统的应用中作为第一级保护。EKU5-T2-40PV 防雷器是专为光伏供电系统设计的直流浪涌保护器。这些装置必须并联安装在需要保护的直流电网上，并提供共模和异模保护。建议将其安装在直流电源线路的两端（太阳能电池板侧和逆变器/转换器侧），特别是当线路路径较长时。
- 证书： CE；
- 额定电压 1000VDC/ 1500VDC；
- 应用：
直流浪涌保护装置（DC SPD）包括用于保护光伏（PV）电池板和逆变器免受过压的太阳能发电系统；用于保护充电模块的电动汽车（EV）充电站；以及用于确保电池安全的储能系统。它们还用于电信系统，以保护基站和数据中心，以及铁路和地铁系统，以确保直流供电的牵引和信号设备的安全。此外，直流 SPD 对于 LED 照明系统、工业自动化和其他直流供电设备也至关重要，可提供可靠的电压尖峰保护，确保系统的使用寿命和稳定性。
- 海拔高度： ≦ 2000 米；
- 环境温度：-5℃ ~ +40 ℃；
- 安装类别： Ⅲ;
- 安装条件： 安装平面与垂直面之间的倾角不得超过 ± 5°；
- 标准： GB/T18802.31; IEC/EN 61643-31
- 2 年保修
|
型号 |
EKU5-T2-40PV-3P |
|
|
电气特性 |
极数 |
3P |
|
保护元件 |
高能 MOV |
|
|
最大连续工作电压 (Ucpv) |
1000VDC/ 1500VDC |
|
|
正常放电电流 (8/20μs) (L-N)/(N-PE) (In) |
20kA |
|
|
最大放电电流 (8/20μs) (L-N)/(N-PE) (Imax) |
40kA |
|
|
电压保护级别 DC+/DV-to PE |
≤4.0kV (1000VDC)/ ≤5.2kV (1500VDC) |
|
|
响应时间 (L-N)/(N-PE) (tA) |
≤25ns/≤100ns |
|
|
RS485 通信 |
可选 |
|
|
机械特性 |
运行状态/故障指示 |
绿/红（L-N），黄（N-PE） |
|
外壳材料 |
热塑料 UL94-V0 |
|
|
触点位置指示器 |
Yes |
|
|
保护等级 |
IP 20 |
|
|
热敏元件设置参考温度 |
30°C |
|
|
环境温度（日平均温度≤35°C） |
-5°C~+40°C |
|
|
储存温度 |
-40°C~+80°C |
|
|
安装 |
终端连接方式 |
电缆/针型母线/ u型母线 |
|
电缆的上/下端子尺寸 |
25mm2; 18-3AWG |
|
|
选用汇流排的上/下端子尺寸 |
25mm2; 18-3AWG |
|
|
拧紧扭矩 |
4mm2/35mm2 |
|
|
安装 |
2.5Nm 22In-lbs |
|
|
接线方式 |
在DIN导轨EN60715（35mm）上通过快速夹紧装置 |
|
|
终端连接方式 |
从顶端 |
|
|
包装信息 |
净重(Kg) |
0.27 |
|
产品尺寸(H*W*D)(mm) |
94*54*68 |
|
|
数量/箱 (pcs) |
60 |
|
|
毛重/箱 (Kg) |
17.5 |
|
