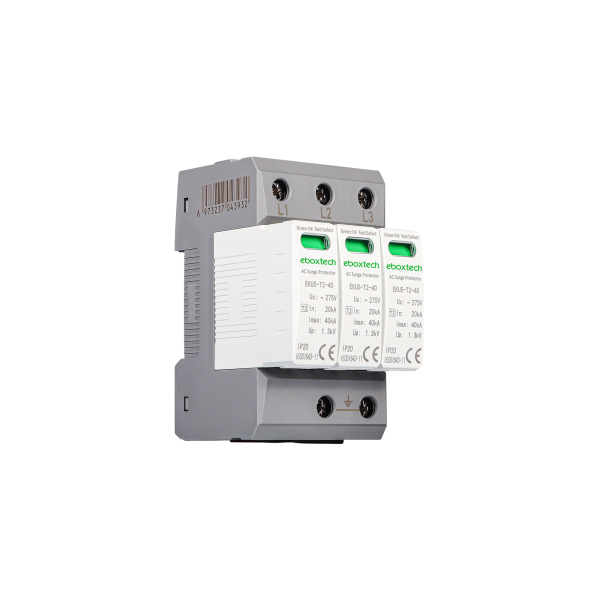

交流浪涌保护器, T2 3P, < = 440V
浪涌保护器（或尖峰抑制器、浪涌抑制器、浪涌分流器、浪涌保护装置（SPD）或瞬态电压浪涌抑制器（TVSS））是一种旨在保护电气设备免受交流电路中尖峰电压影响的电器或装置。当外部干扰导致电路或通信线路中突然产生浪涌电流或电压时，浪涌保护器可在极短的时间内传导并避开电流，从而避免浪涌损坏电路中的其他设备。电涌保护器属于 II 类设备，旨在防止快速开关操作或间接雷击造成的瞬态过电压。它可以放电感应电压浪涌（8/20 μs），适合在配有 1 类保护器的配电盘中用作第二级保护，或在不直接遭受雷击和没有外部防雷系统的应用中用作第一级保护。
EKU5-T2-40 是 2 类交流防雷器，Imax=40kA，该产品还支持远程信号，采用了本系列创新的跳闸和分断技术。最大连续工作交流电压达 440v，最大放电电流达 40kA。
- 证书： CE；
- 额定电压 交流 50/60赫兹，440伏；
- 应用：
浪涌保护器（SPD）广泛用于保护各个领域的电气系统和敏感设备。在住宅楼中，它们保护电器和电子设备免受电涌的损害。商业建筑依靠 SPD 来保护办公设备、数据中心和关键系统。工业领域使用 SPD 保护机械和自动化系统。在能源领域，SPD 可保护可再生能源系统、发电厂和变电站。电信和 IT 基础设施受益于 SPD，可确保网络和服务器的稳定运行。医疗设施使用 SPD 保护敏感仪器，而铁路和机场等运输系统则依靠 SPD 实现可靠性。公共事业和照明系统（如 LED 装置和路灯）也依赖 SPD 实现不间断功能。
- 海拔高度： ≦ 2000 米；
- 环境温度：-5℃ ~ +40 ℃；
- 安装类别： Ⅲ;
- 安装条件： 安装平面与垂直面之间的倾角不得超过 ± 5°；
- 标准： GB/T18802.11; IEC/EN 61643-11
- 2 年保修
|
型号 |
EKU5-T2-40-3P |
|||||
|
电气特性 |
极数 |
3P |
||||
|
网络系统 |
TN-C |
|||||
|
保护模式 |
L-PE |
|||||
|
保护元件 |
高能 MOV |
|||||
|
最大持续工作电压 (L-N) (Uc) |
150V, 275V, 320V, 385V, 440V |
|||||
|
最大持续工作电压 (N-PE) (Uc) |
255V |
|||||
|
正常放电电流 (8/20μs) (L-N)/(N-PE) (In) |
20kA |
|||||
|
最大放电电流 (8/20μs) (L-N)/(N-PE) (Imax) |
40kA |
|||||
|
电压保护级别 (L-N)/(N-PE) (Up) |
0.8kV/ 1.5kV |
1.3kV/ 1.5kV |
1.5kv/1.5kV |
1.8kV/ 1.5kV |
2.0kv/1.5kV |
|
|
电压保护级别 5kA (Up) |
0.6kV |
1.0kV |
1.2kV |
1.4kV |
1.6kV |
|
|
响应时间 (L-N)/(N-PE) (tA) |
≤25ns/≤100ns |
|||||
|
最大备用保险丝 |
125 A gL/gG |
|||||
|
RS485 通信 |
可选 |
|||||
|
机械特性 |
运行状态/故障指示 |
绿/红（L-N），黄（N-PE） |
||||
|
外壳材料 |
热塑料 UL94-V0 |
|||||
|
触点位置指示器 |
Yes |
|||||
|
保护等级 |
IP 20 |
|||||
|
热敏元件设置参考温度 |
30°C |
|||||
|
环境温度（日平均温度≤35°C） |
-5°C~+40°C |
|||||
|
储存温度 |
-40°C~+80°C |
|||||
|
安装 |
终端连接方式 |
电缆/针型母线/ u型母线 |
||||
|
电缆的上/下端子尺寸 |
25mm2; 18-3AWG |
|||||
|
选用汇流排的上/下端子尺寸 |
25mm2; 18-3AWG |
|||||
|
拧紧扭矩 |
4mm2/35mm2 |
|||||
|
安装 |
2.5Nm 22In-lbs |
|||||
|
接线方式 |
在DIN导轨EN60715（35mm）上通过快速夹紧装置 |
|||||
|
终端连接方式 |
从顶端 |
|||||
|
包装信息 |
净重(Kg) |
0.27 |
||||
|
产品尺寸(H*W*D)(mm) |
94*54*68 |
|||||
|
数量/箱 (pcs) |
60 |
|||||
|
毛重/箱 (Kg) |
17.5 |
|||||
